角接觸球軸承安裝圖例

軸承的安裝決定了工作設備正常運行，根據不同適用環境應選擇合適的安裝方式，對于有多種安裝方式的角接觸球軸承來說，了解各種方式的受力特點，安裝圖例，才能更好的選擇與應用，下面我們就來詳細了解一下不同安裝方式的角接觸球軸承安裝圖例。

角接觸球軸承安裝圖例

角接觸球軸承安裝方式有四種，分別是角接觸軸承背對背DB安裝，角接觸軸承面對面DF安裝，單列安裝與串聯DT安裝方式。安裝方式的不同在于受力點的不同。下面我們就來了解一下各種方式的安裝方法。

1、背對背（兩軸承的寬端面相對）安裝

背對背DB安裝時，載荷作用中心處于軸承中心線之外；力作用點跨距較大，故懸臂端剛性較大，當軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

安裝注意事項

當調整背對背軸承配置時，將鎖緊螺母或螺栓擰到端板中，并偶爾轉動一下軸。

對于具有游隙的軸承配置，使用千分表測量剩余軸向游隙。如果剩余游隙過大，請擰緊鎖緊螺母或端板螺栓。如果剩余游隙過小，請卸下軸承，然后重新開始。

對于預緊的軸承配置，不宜使用千分表直接進行測量。實際上，應使用間接方法，例如通過配合、位移測量或摩擦力矩控制來調整預緊。

如果在兩個軸承內圈之間使用了隔套，則可以相應地磨削隔套的寬度，以設置所需的游隙或預緊。

2、面對面（兩軸承的窄端面相對）安裝

面對面DF安裝時，載荷作用中心處于軸承中心線之內；結構簡單、拆裝方便，當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此要特別注意軸承游隙的調整。

安裝注意事項

如有可能，建議在軸處于垂直位置時調整面對面軸承配置，這樣就可以將下面的軸承作為支撐。

測量外圈側面與軸承座側面之間的距離。根據所需的軸向游隙或運行時所需的預緊，確定端蓋所需的肩寬。必要時，確定要插入到軸承座與端蓋之間或者外圈與端蓋之間的墊片的必要厚度。

安裝終形成的端蓋（和墊片），并將軸承配置轉回到水平位置。

對于具有游隙的軸承配置，使用千分表測量剩余軸向游隙，以便驗證調整結果。

對于預緊的軸承配置，不宜使用千分表直接進行測量。實際上應使用間接方法，例如通過配合、位移測量或摩擦力矩控制來調整預緊。

當運行時，由于溫度上升、內外圈之間的溫差以及其他一些因素，例如速度和載荷，游隙通常會減小（預緊增加）。

3、串聯排列（兩軸承的寬端面在一個方向）安裝

串聯DT安裝的，這時載荷作用中心處于軸承中心線同一側；它適合軸向載荷大，需多個軸承聯合承擔的情況。

4、單列安裝

單列安裝時，軸承承受的軸向載荷較小。

5、安裝注意事項

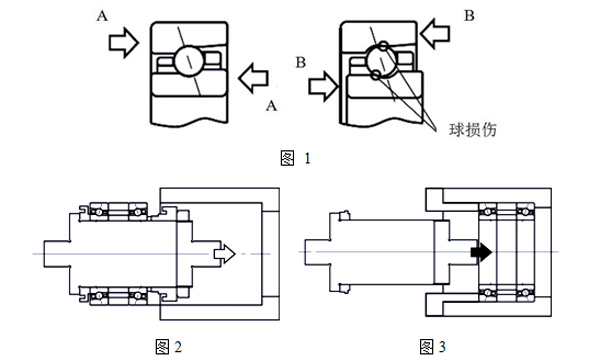

角接觸球軸承的安裝，因結構上原因，單個軸承只能承受一個方向的軸向載荷。因此，安裝到軸或軸承座時，使外部載荷只施加于可承受載荷一側而非另一側。角接觸球軸承受力方向如圖1，如果沿“B”方向施加載荷，可能使球損傷。

此外，對于配對軸承，面對面組合及背對背組合，其裝入軸、軸承座的順序不同，這一點務必注意。

背對背組合時，先將軸承組裝到軸上，緊固軸螺母施加預緊，再將軸和軸承裝入軸承座，用壓蓋進行軸向緊固（圖2）。

面對面組合時，先將軸承組裝入軸承座，擰緊壓蓋施加預緊，再將軸裝入軸承內圈，緊固軸螺母（圖3）。

安裝總則

在安裝精密及超精密級角接觸球軸承時必須遵守以下規則：

◆安裝區域必須干凈沒有灰塵；

◆軸承遠離灰塵、污染和水。污染物對軸承的運轉、噪音和壽命有極大的負面影響；

◆開始安裝前，熟悉研究終裝配圖；

◆安裝之前，檢查當前軸承是否與圖紙要求相符；

◆檢查軸和軸承座是否清潔，檢查它們的尺寸和幾何精度；

◆不能使軸承過分降溫。冷凝產生的濕氣會導致軸承和軸承座產生腐蝕；

◆脂潤滑的軸承必須在安裝之前添加潤滑脂；

◆安裝的時候保證安裝力不通過滾動體；

◆對于過盈配合，需要給相關部件加熱，通常加熱溫度到+60℃～+70℃就足夠了。采用感應加熱方式；

◆軸向固定需注意螺母的鎖緊力；

◆檢查軸承布置功能是否正常。
